אקוסטיקה- תהודה למתכננים 21.03.25
אקוסטיקה למתכננים \ות אדריכלים\יות מעצבים\ות
פתרונות אקוסטיקה- תהודה- חומרים בלעדיים לרוטנברג
| פתרונות אקוסטיים במבנים מתחלקת ל 2 |
| 1. חסימת מעבר קול . |
| 2. מניעת תהודה. |
| דף זה עוסק בפתרונות תהודה עם חומרים סופגי רעש |
| המטרה ---מניעת תהודה ECO |
| גלי קול חוזרים Reflections הגורמים אי נוחות עד נזק פיזי\ נפשי . |
| מרגע שנוצר רעש בחלל המבנה גלי קול חוזרים בין רצפה תקרה ובין קירות ויוצרים תהודה מכבידה הנמדדת בזמן הדהוד | |
| הגדרת זמן הדהוד במבני חינוך בתקן ישראלי 2004 חלק 2 ולפי תקן 5281 לבנייה בת-קיימה : | |
| לכיתות לימוד | 0.8 שניות |
| חללים כלליים ואולמות הרצאה | 1.2 שניות |
| למבני מגורים אין עדיין דרישת תקן תהודה. | |
| בעלי פוטנציאל גבוה ליצור עודף גלי קול חוזרים : |
| חומרים קשיחים - מחזירים גלי קול ויוצרים תהודה |
| חלונות , קירות זכוכית ומתכת |
| קירות \ תקרות בטון \טיח \ אריחים |
| תקרות גבוהות |
במקרים אלו מוטב לתכנן מראש את הפתרון
| הפתרון |
| הוספת חומר סופג רעש , על תקרות וקירות, |
| החומר חייב להיות גלוי כדי שיספוג , |
| האתגר הוא השילוב בין אקוסטיקה לאסתטיקה . |
| **לעיתים נדרש מאמץ עיצוב יצירתי כדי למצוא את הדרך לשלב חומר בחזון לכן כדאי להכיר את מבחר. |
| כללי מפתח |
| ככל שנתקין יותר חומרים סופגים הנוחות תהא טובה יותר. |
| מהי הכמות-כלל אצבע : לקבלת נוחות מינימלית יש לחפות 70% מהתקרה ושני קירות סמוכים , |
| רוטנברג מציעים : | |
| 1. שעם | אסתטי לקירות,תקרות רצפות |
| 2. וויספר פאנל אקוסטי | סופג את קול הרעש |
| 1. שעם |
| לוחות מעץ השעם הם בעלי תכונות בידוד תרמי ואקוסטי. *השעם הוא אבי האקוסטיקה. |
| שעם הוא חומר טבעי,ידידותי לאדם ולסביבה,ניתן למחזור, |
| חומר טבעי וותיק וטוב שהתחליפים הסינטטיים תפסו את מקומו בגלל המחיר . |
| שעם נמכר בגלילים ולוחות |
| שעם- שימושים אקוסטיים למניעת תהודה |
| קירות ,תקרות | כשכבה רקע אקוסטית וחוצצת ויברציות לפני התקנת שלד פלדה לגבס |
| קירות ,תקרות | לבליעת תהודה -להדבקה כשכבת גמר |
| רצפות | כיסוי רצפת אריחים או בטון עם פרקט שעם יוריד משמעותית החזר קול לתקרה. |
| יתרונות |
| אסתטיקה,חומר חם ,יוצר אווירה. |
| קל להתקנה. |
| חומר טבעי ידידותי לאדם, |
| לדף מוצרים במלאי ומחירים לחץ כאן או על התמונה |  |
| 2.וויספר פאנל אקוסטי |
| מוצר הייטק לבידוד רעש, |
| לוח עשוי משכבות קצף פוליאתילן מוקשה,בעל תאים סגורים, גמיש ,בעל חוזק מבני, |
| הופך את גלי הקול לאנרגיית חום. |
| קל משקל-עובי 5 ס"מ= 1.5 ק"ג למ"ר |
| אורך לוח 2.40 מ' ,רוחב 1.20 מ' |
| גוונים- לבן, אפור בהיר, אפור כהה . |
| תכונות |
| וויספר בעל מקדם בליעה ברמה A NRC=1 |
| וויספר יציב לשנים רבות, לא מתפורר, לא סופג, לא מתבלה, קיימות 50 שנה. |
| עמיד ברטיבות ושומר על ביצועים גבוהים בתנאי רטיבות. ניתן לרחיצה, |
| לא מפריש סיבים, קל לחיתוך, פשוט להתקנה. |
| מכיל מעכב אש, אפיון B לפי תקן אש ישראלי 755. |

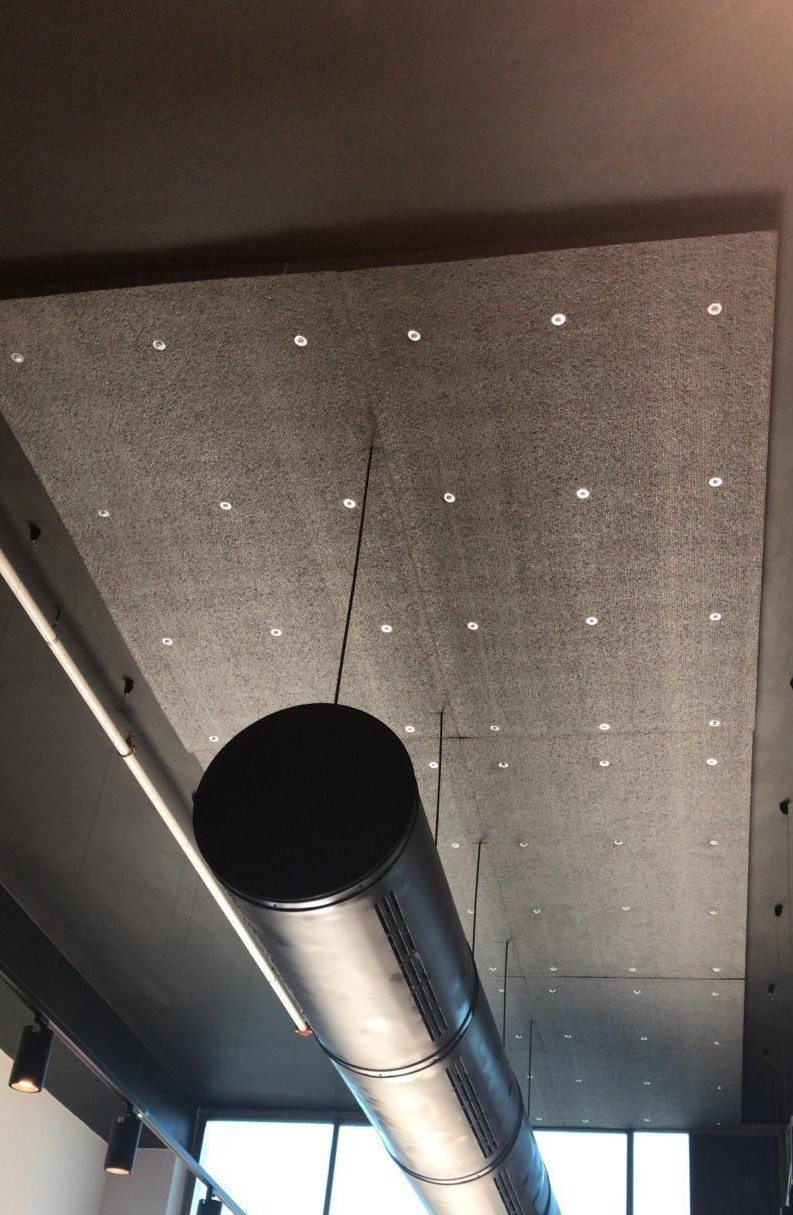

| בתמונה- אולם תצוגה "זאגה פינות אוכל" ראשל"צ |
| בו הותקנו לוחות וויספר פאנל בתקרה ונפתרה בעיית תהודה |
| אשר הקשתה על התקשורת בין אישית. |
| לאחר ההצלחה התקינו בסניפים נוספים : נתניה,בני ברק,חיפה ועוד.. |
| שימושים נפוצים |
| אולמות מוזיקה, ספורט, אירועים ,כיתות לימוד, ברכות שחייה, |
| מפעלי תעשייה, מסעדות, בתי מלון, |
| ובכל מקום שנדרשת ספיגת רעש ברמה גבוהה. |
| וויספר פאנל עמיד במים ומתאים לחללים רטובים. |
| וויספר פאנל כפתרון מהפכני למניעת מעבר רעש |
| כשאין אפשרות לבנות מחיצה חוסמת מעבר רעש בין שני חללים בגלל חוסר מקום או סיבה אחרת |
| למדנו שמתקינים וויספר פאנל ליד מחולל הרעש או מסביבו מקטינים משמעותית את הרעש שעובר . |
| גם במקרים שרעש נכנס לחלל מחופה עם וויספר פאנל יש הפחתה משמעותית ברמת הרעש |
| וזאת מכיוון שוויספר פאנל סופג במהירות ויעילות את גלי הקול החוזרים שנוצרים בחלל עם הגעת הרעש מהסביבה . |
| יתרונות עיקריים |
| יציבות חומר ותפקוד כולל במצב רטוב לטווח ארוך , |
| עמידות ברטיבות ואפשרות רחיצה ללא פגיעה בחומר, |
| לא סופג אבק, אפשרויות תלייה עיצוב ויצירה רבות, |
| לוויספר תעודות ובדיקות מרובות המעניקות מידע נרחב על החומר ותכונותיו . |
| עסקים בישראל לומדים שאקוסטיקה טובה מגדילה את הקופה ובעלות נמוכה. האתגר- השילוב האסתטי |
| אפשרויות עיצוב |
| בתלייה חופשית עם אפשרות ליצירת גלים ע"י משחק עם אורך המתלים |  |
| בקיבוע תוך כדי יצירת אלמנטים מעוגלים |  |
| חיבור לפרופילים מעוגלים |  |
| Buffers לתוצאות מקסימליות , מתאים לאולמות מוזיקה |  |
| Buffers עם מסגרות אלומיניום |  |
| פרחי וויספר פאנל |  |

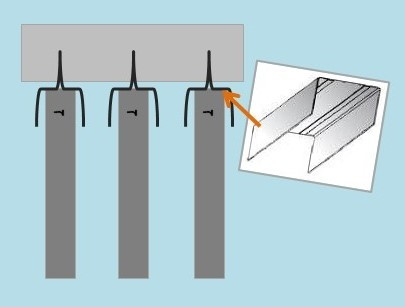

| מונחים בתוך מערכת פרופילים |  |
| עם מוטות מרחיקים |  |
| מכוסים עם רשת |  |
| מעל משרבייה וויספר לבן מעביר אור גם אור צבעוני |  |
| אותיות חתוכות נגטיב |  |
| שילובי גוונים |  |
| הדפסה דיגיטלית |  |
| משחילים מוטות מתכת ומעצבים פיגורות תלת ממדיות |  |
|  |
מפרטי התקנה
למפרט התקנה אופקית |
|
למפרט התקנה אנכית |
|
| לסיכום |
| הרעשים בעולמנו גברו עד מאוד, |
| המודעות לנזקי רעש גדלה . |
| למגורים עדיין אין דרישת תקן גלי קול חוזרים אך מוטב לתכנן פתרון למקומות שאנחנו מעריכים שתהא בעיה, |
| בדרך כלל נכון להיום המתכננים לא לוקחים בחשבון את נושא התהודה ובכדי לפתור את הבעיה נאלצים לעשות וויתורים אסתטיים לא מתוכננים. |
| ההחלטה על החומר הנכון מורכבת משיקולים רבים : רמת ספיגה ,שילוב אסתטי ,תקציב,זמן עבודה, |
| להשגת נוחות אקוסטית המחיר הנדרש לא יקר לבתי מסחר,מסעדות,אולמות אירועים שדרוג אקוסטי משתלם . |
כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים ,
בוחנים את ההצלחות והכשלים לאורך זמן
עם אלו שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר מעל 95 שנה .
