וויספר התקנה-מפרטים לאדריכלים


וויספר פאנל  הנחיות לתכנון והתקנה
עדכון אחרון בתאריך 9.9.2024
מידות הלוחות- אורך 2.40 מ' רוחב 1.20 מ' עובי 5 ס"מ או 2.5 ס"מ
לוחות וויספר פאנל קלי משקל - מ"ר = 1.5 ק"ג
התקנה קלה מאוד
 דגשים לאדריכלים -  וויספר FR- פנימי

בדרך כלל מתקינים לוחות וויספר פאנל על תקרה מכיוון שמשחקי התהודה בין רצפה ותקרה הם בדרך כלל  יותר דרמטיים מאפקט התהודה בין קירות ,מה גם שהתקרה פנויה יותר לשינויים ,
כדי לקבל תוצאות טובות יותר כדאי להתקין גם על הקירות .
התקנה אנכית או לוחות מרחפים הן שיטות פשוטות לביצוע ומומלצות מבחינת יעילות ספיגת רעש מכיוון שכך הלוחות סופגים מכל הכיוונים .
ומבחינה עיצובית הלוחות כחומר הם לא אסתטיים לרוב העיניים, נדרשת יצירתיות,
ניתן לשלב גוונים לבן, אפור בהיר, אפור כהה , לעצב עם הפרדות בין לוחות ,גופי \ פסי תאורה,

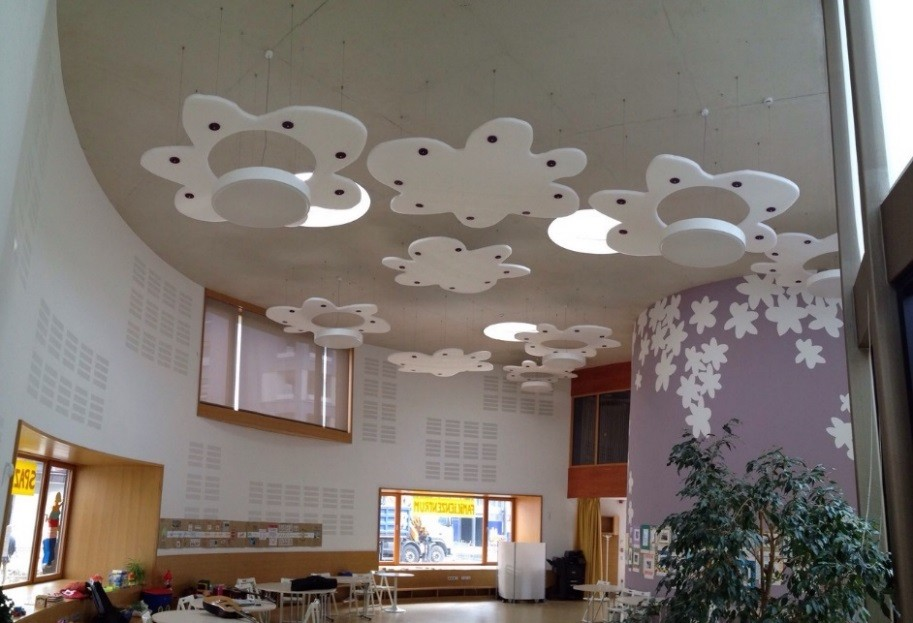

ניתן לעצב צורות עם סכין יפני או שבלונה באמצעים ממוכנים, ניתן להדפיס,

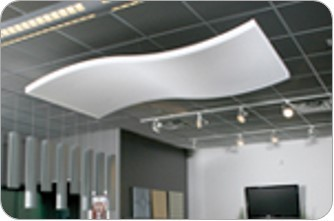

הלוחות גמישים וניתנים לעיגול , בזכות השילוב של גמישות וחוזק מבני ניתן ליצור עם וויספר פאנל יצירות ארכיטקטוניות  שלא ניתן עם חומרים אחרים.
לדוגמה- ניתן לנעוץ מוט ברזל לתוך הלוח וליצור אלמנטים תלת מימדיים
אם אסתטיקה חשובה- מומלץ רווחים של  5 ס"מ בין לוחות (צמודים נראים פחות אסתטי)
כדי לקבל את מקסימום יכולת הספיגה הלוח חייב להיות חשוף במלואו ,
לצבוע את הלוח לא ניתן, האפשרות הנוספת היא לפרוס רשת מתחת ללוחות ,ככל שהרשת תהייה דלילה
היא תפריע במעט לספיגת הרעש  של הוויספר פאנל

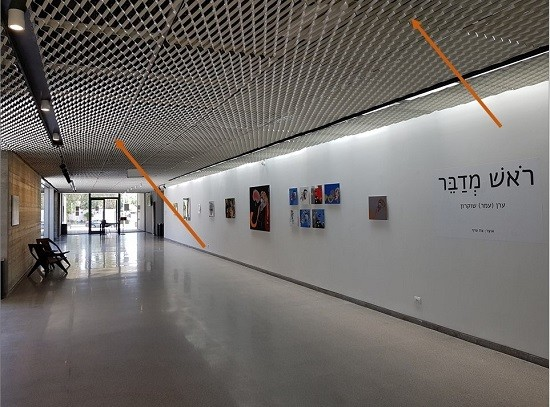

וויספר פאנל מכוסה עם רשת לאסתטיקה ולהגנה בפני ואנדליסטים.
קונסרבטוריון הרצליה
לאפשרויות עיצוב
לחץ כאן או על התמונה


 דגשים למתקינים וויספר FR - פנימי

יתכנו סטיות בגודל לוחות, הפרשים עלולים להיות באורך עד 7 ס"מ, ברוחב עד 4 ס"מ ,
לכן כמו בריצוף -כדאי למיין לוחות לפי גדלים לפני תחילת עבודה.
חיתוך - אפשרויות :
סכין חיתוך להב רחב , חוט ברזל מלובן,  ג'יקסו, C&C, ראוטר,  חיתוך במים - Water Jet
חיתוך עגול לגלאים \ תאורה וכד' עם מקדח כוס ולא עם סכין.

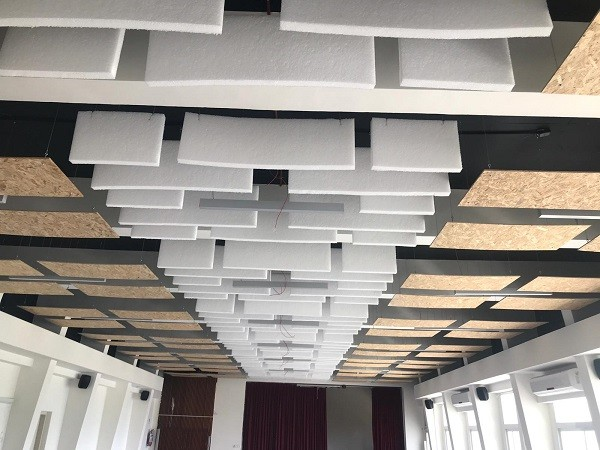

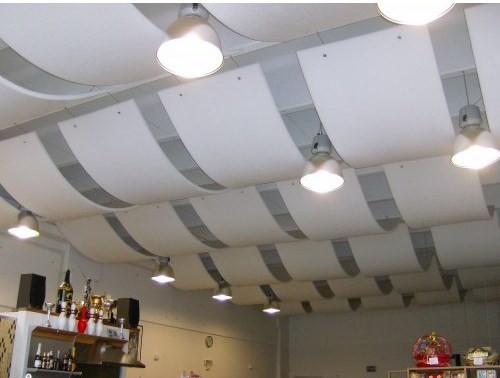

 שיטת התקנה לוחות מרחפים  - וויספר FR - פנימי


בעזרת כבלים \ חוטים \ שרשראות דקורטיביים
השיטה מתאימה לתקרות גבוהות .

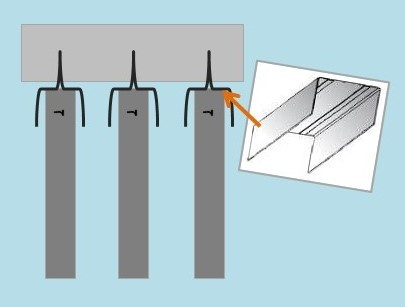

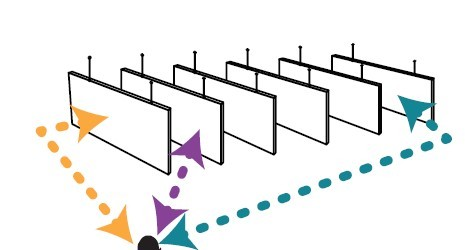

 שיטת התקנה  אנכית  - וויספר FR פנימי


השיטה מתאימה לתקרות גבוהות .
מקבעים מסלולים 50 מ"מ (של לוחות גבס )
דוחפים וויספר בלחץ לתוך המסלולים,
בורג לאבטחה כל 60 ס"מ .

** מפרט אדריכלי בהמשך הדף  .

התקנה עם כבלים

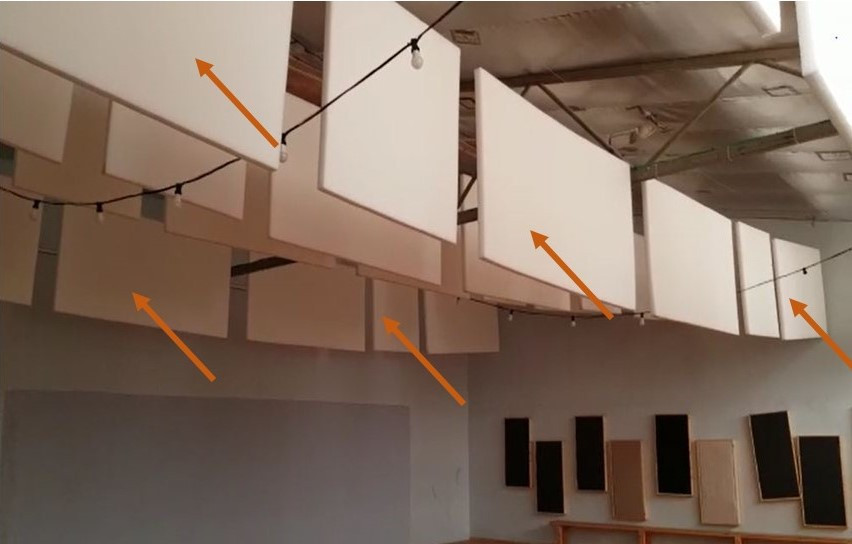

מצפה רמון סטודיו לריקוד

התקנה למסלולים 50מ"מ

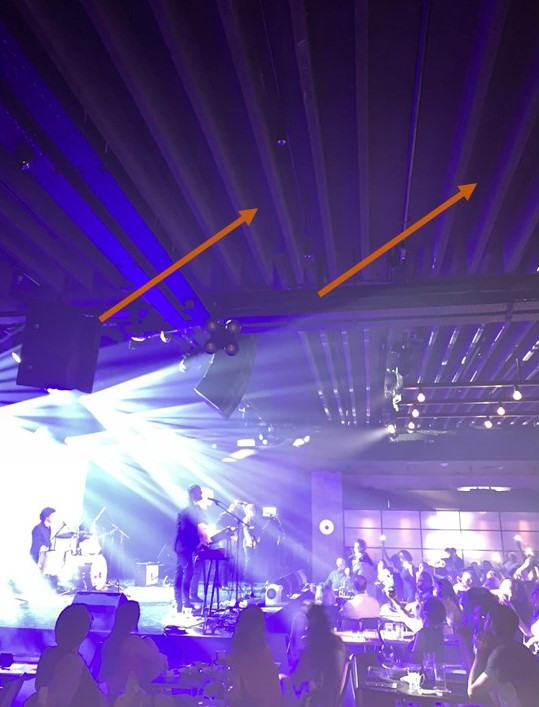

מועדון "זאפה" LTV תל אביב


להתקנה אנכית יתרונות על התקנה אופקית :
התקנה קלה עם כבלים או לתוך מסלולים 50 מ"מ
 , אפשרות פרוק והעברה למקום אחר, לא מפריע למה שיש על התקרה -
גופי תאורה, ספרינקלרים וכד'

אקוסטיקה מושגת עם  וויספר פאנל בתקציב נמוך ,תלייה פשוטה,

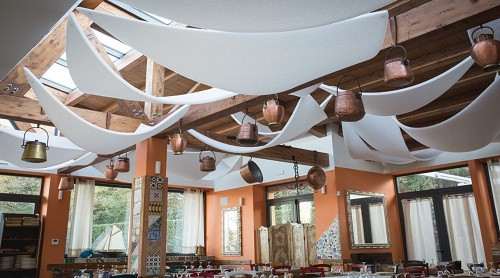

בתמונה -מסעדה באיטליה -חלונות זכוכית מסביב, תהודה רבה,

לוח אחד בלבד במקום הנכון עושה עבודה !!!


 שיטות חיפוי והצמדה


 הנחיות משותפות לכל שיטות החיפוי
לפני קביעת שיטת ההתקנה אנו חייבים לבדוק ממה עשויה התקרה או קיר ובהתאמה את השיטה וסוג עוגן הצמדה .
רווח אוויר בין הלוח בין תקרה \ קיר - משפר ביצועים ב 20%
רווחים בין לוחות - לפי קביעת האדריכל\ית
מספר עוגני הצמדה ללוח = 14 יחידות ללוח אורך 2.40 מ' רוחב 1.20 מ'
קוטר מינימלי לראש בורג - 12 מ"מ
מרחק בורג מקצה לוח- מינימום 5 ס"מ , מקסימום 15 ס"מ
כמות  העוגנים רבה יחסית למשקל וויספר , הסיבה לכמות - למנוע שקיעות ובליטות ,
במקומות שהאסתטיקה לא חשובה ניתן להשתמש ב 6 עוגנים .
 שיטות  חיפוי

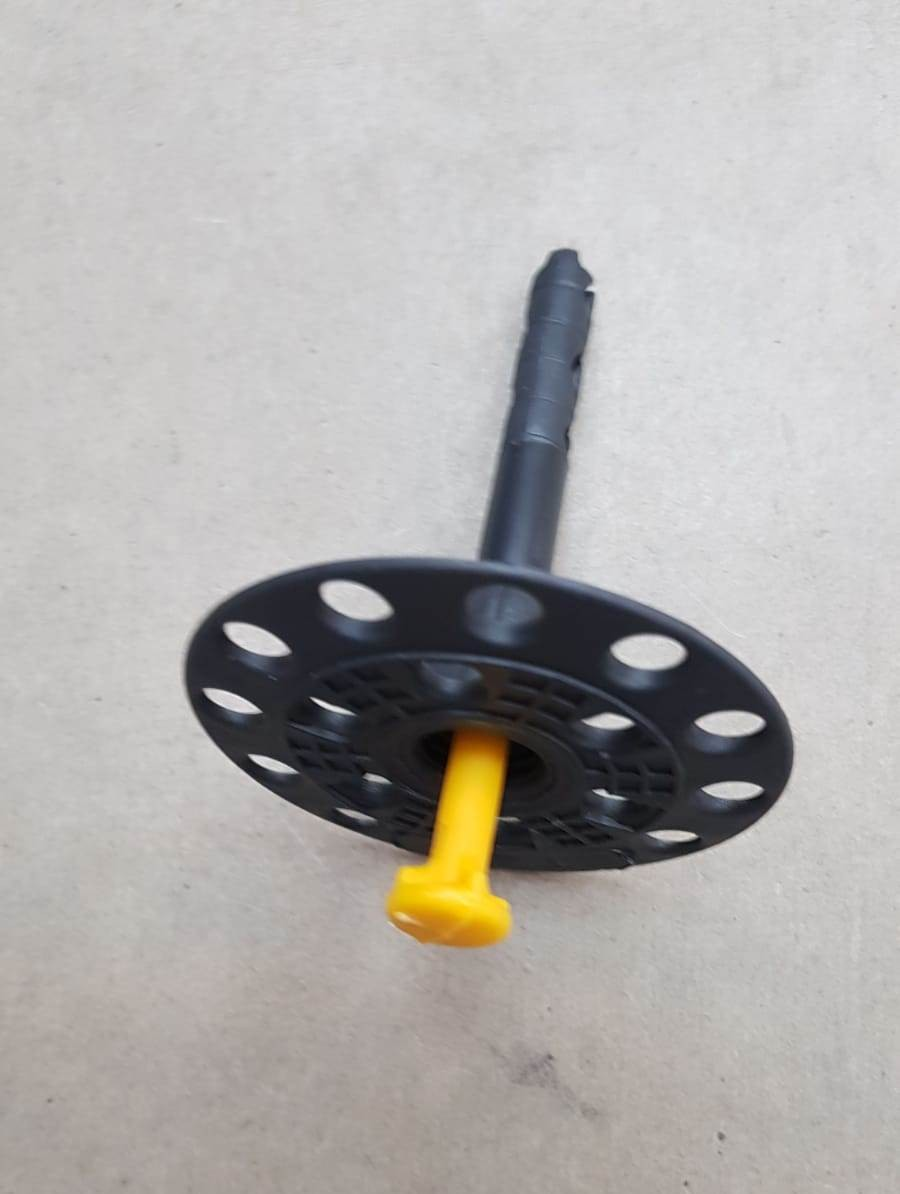

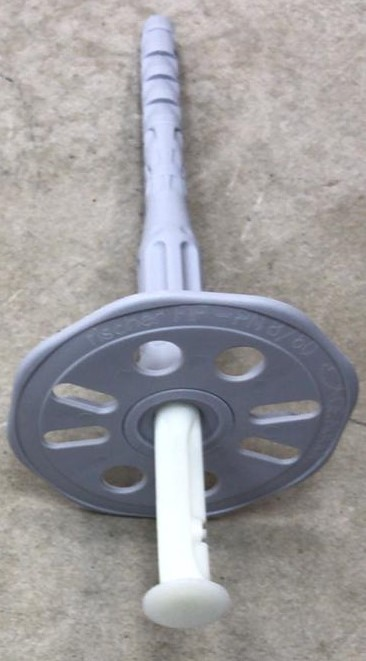

עוגן הצמדה לבטון\בלוקים


חיבור לאומגות מרחיקות
לקבלת רווח אוויר

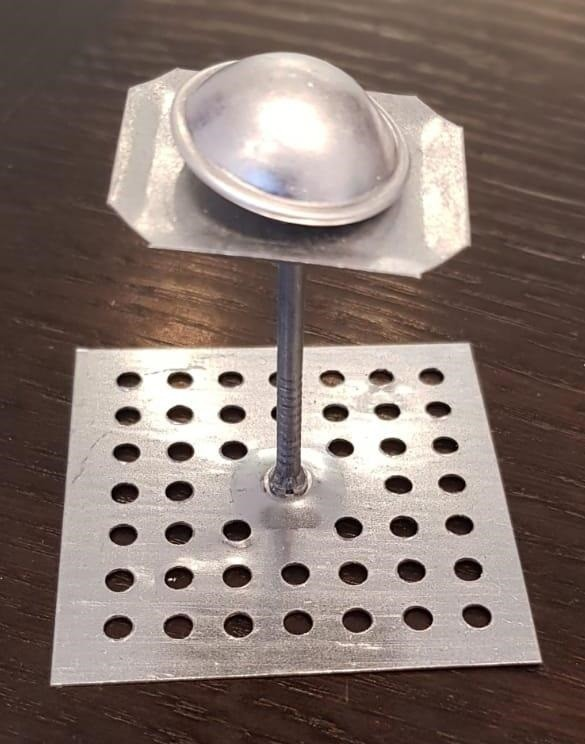

מחבר רשת עם קוץ וכיפה
להדבקה על תשתית יציבה ,
במקומות שאי אפשר לקדוח.

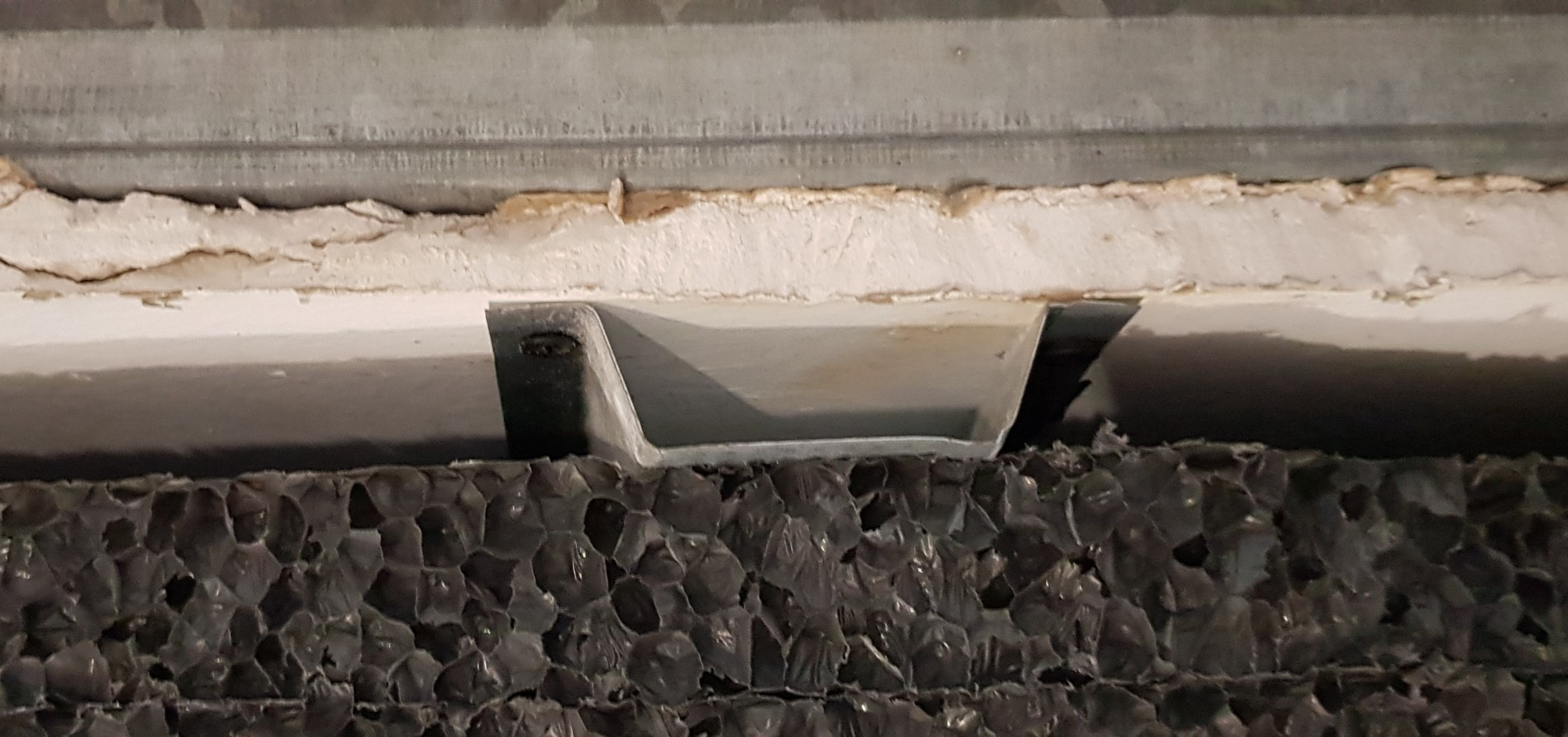

חיבור לפלדה דקה
עם ברגים קודחים
ודסקיות 40 מ"מ
דסקיות אפשר
לצבוע לגוון הרצוי



 טיפים להתקנה וויספר FR - פנימי

מסגור נראה מעולה .
ביישום באזורים רטובים , יש לאפשר מידי תקופה ייבוש לוחות
וויספר עמיד לרוב הסולבנטים , אם יש ספק , יש לבדוק עם הספק
שעתיים לפני עבודה יש לתת ללוחות תנאי טמפרטורה 17-28  מעלות בתוך מבנה.
 טיפים להתקנה וויספר UV - חיצוני

התקנת לוחות
לשיפור אובדן קול – מומלץ לגבות את הוויספר עם חומר צפוף חוסם -פלדה, לוח צמנטי וכד'
שעתיים לפני עבודה יש לתת ללוחות תנאי טמפרטורה 17-28  מעלות
טולרנס 3% בגודל לוחות בטמפרטורה 80 מעלות לבין 40 מעלות מינוס בתנאי תוך הבית
 התנהגות ואחסנה

הניילון שמאחד את הלוחות ל"שרינקים"
1. בעל חורים כדי לאפשר איוורור ועלול להיקרע כתוצאה מהרמה לא נכונה,
הרמה נכונה -אדם אחד בכל צד או עם מלגזה \ מזלג הרמה.
2. אין להניח משקל רב לאורך זמן על לוחות,אין להשאיר זרועות מלגזה לוחצות על משטח וויספר כלפי מטה.
3. אסור להשאיר "שרינק" בשמש , הניילון העוטף לא עמיד לשמש ,
לוחות בשמש -יש להוציא אותם מהניילון.
אחסנה בתוך מבנה.
במצב אופקי , לוחות שוכבים .
וויספר יאוחסן בתוך מבנה בטווח טמפרטורות – 80 מעלות חום עד 40 מינוס
יש להתקין לוחות יבשים שלא היו טבולים במים,



 מפרטים

התקנה אופקית
לתקרת בטון



התקנה אנכית
לתקרת בטון




תאריך עדכון אחרון 9.9.2024


כדאי להתייעץ עם רוטנברג,

אנחנו ברוטנברג לומדים את החומרים ,

בוחנים את ההצלחות והכשלים לאורך זמן

עם אלו שרכשו והשתמשו ולפי התוצאות

אנו מייעצים על חומרים ושיטות המתאימים ביותר מעל 90 שנה.

כל הזכויות שמורות ל-
מ.רוטנברג ובניו בע"מ ,
הרצליה 09-9554406
