הלוח הכחול "בלו בורד" התקנה
קירות חוץ בגימור שליכט ע"ג הלוח כחול Hardietex
הלוח הכחול Hardietex תוצ' ג'ימס הארדי-
מדריך התקנה
איך מתקינים לוחות בלו בורד כחול כבסיס לשליכט
עדכון אחרון בתאריך 5.4.2024
| הלוח הכחול \ בלו בורד – Hardietex |
| מדריך התקנה - מה במדריך ? |
| מידע על הלוחות | סרטונים | |
| הוראות התקנה | מוצרים משלימים מומלצים | |
| תחשיבי כמויות ועלויות . |
| הוראות בטיחות . |
| מאסטרקיר כחול - בלו בורד ? |
לוח פיבר צמנט איכותי תוצרת ג'ימס הארדי אוסטרליה,
אורך 2.70 מ' ,רוחב 1.20 מ' עובי 7.5 מ"מ .
2 פזות בצלעות הארוכות. צבוע עם פריימר כחול.
| שימושים |
| קירות חוץ למבנים נמוכים עד 3 קומות. |

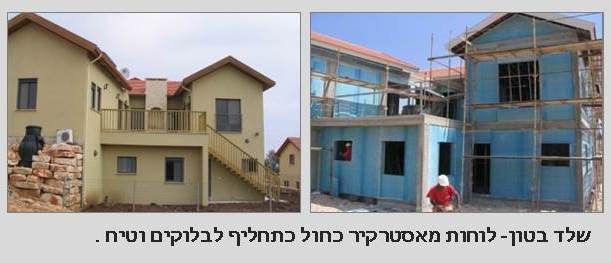

| תחליף לטיח חיצוני למבני בטון \ בלוקים. |
| תשתית מעולה לשליכט אקרילי. |
| אידיאלים לתוספות בנייה על גגות. |
| ארגזי רוח . |

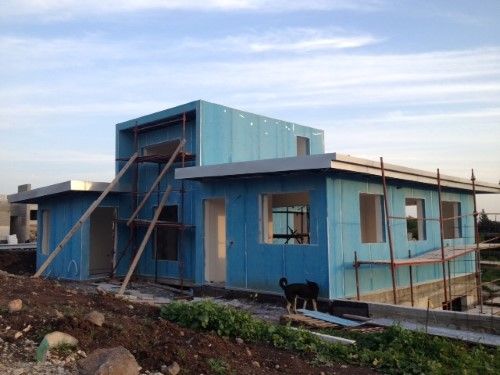

| הלוח הכחול בישראל |
מיובא ע"י רוטנברג משנת 1999 ,
בכל שנה מתקינים בפרויקטים רבים בארץ את הלוח הכחול
,בעיקר למבנים צמודי קרקע ותוספות בנייה על גג.
| הלוחות מיוצרים מתרכובת: |
מלט פורטלנד, חול, מינרלים אוסטרלים ייחודיים,
סיבי צלולוז, מים.
| תכונות |
עמיד לרטיבות | ריקבון | טרמיטים | אש .
מתחבר היטב עם חומרי איטום דבקים, וצבעים.

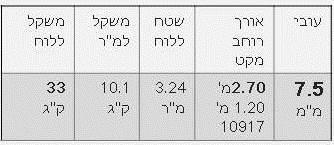

| מידות הלוח | שטח ללוח | משקל למ"ר | משקל לוח |

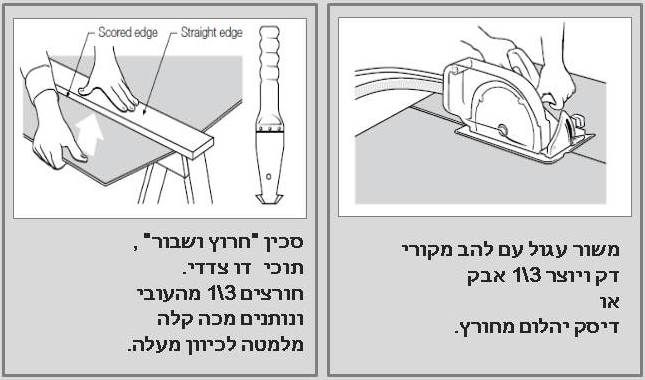

| איך חותכים ? |
| סרטונים – לחץ על התמונה |

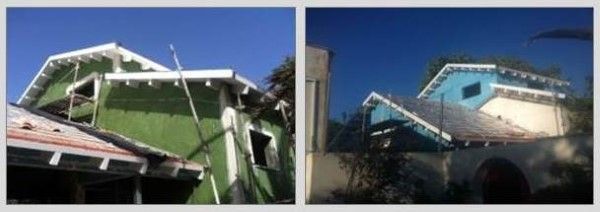

| קירות חוץ לתוספת קומה במושבה כנרת . |
|

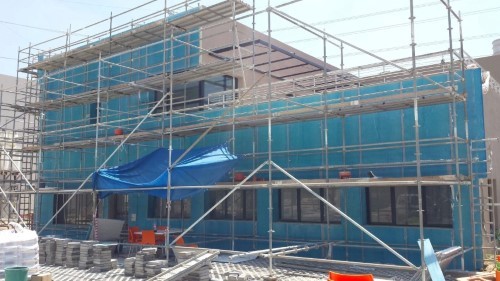

| קירות חוץ בית ספר רמת השרון . |
|

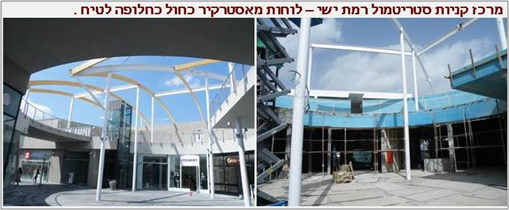

| תחליף לטיח קניון ישי מול סטריט רמת ישי. |
|
| מאסטרקיר כחול משנה חזות מבנה . בית מוגן רמת אביב . |
|

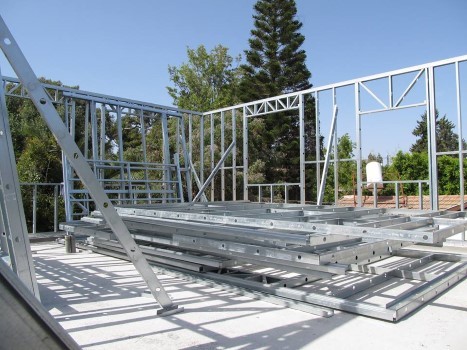

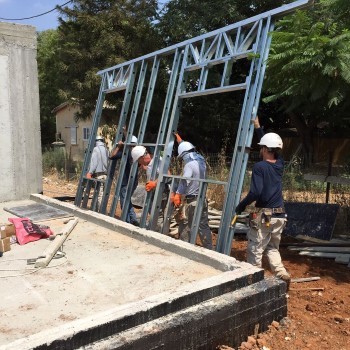

| דרישות קונסטרוקציה |
| פלדה |
מסלולים ניצבים או אומגות.
רוחב מינימום 38 מ"מ. (רוחב מגע עם לוח).
עומק פרופילים-2.1 ס"מ עד 15 ס"מ
עובי פלדה מגולבנת 0.6 מ"מ מקסימום 1.6 מ"מ

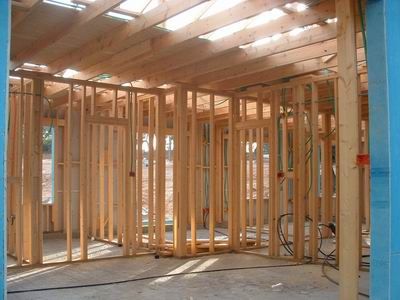

| עץ |
פרופילי גודל מינימאלי - 42 מ"מ.
| מרחק בין ניצבים |
מקסימום 60 ס"מ .
צפוף יותר = חזק יותר.
| ברגים - מסמרים |
| ברגים לפלדה |
| 1. לניצבי פלדה דקה עובי 0.5 מ"מ כמו של גבס |
ברגים ראש חוד אורך 2 ס"מ | אורך 3 ס"מ.
| 2. לניצבי פלדה מעל עובי 0.7 מ"מ עד 1.2 מ"מ ברגים ראש קודח +כנפיים |
אורך 2.5 ס"מ | אורך 3.5 ס"מ | אורך 4.5 ס"מ .
בורג קודח +כנפיים חודר קל יותר מתחפר עמוק יותר ללוח.
| חיבור לעץ משתמשים עם מסמרים מיוחדים |
ראש גדול,גילבון כפול ,עם טבעות נגד שליפה ,
| קירות מעוגלים |
הלוח הכחול גמיש ומסוגל להתעגל
רדיוס לקימור = 4.00 מ' ,
רדיוס לקיעור= 6.00 מ'.
מרחק מקסימלי בין ניצבים 40 ס"מ.
| ברגים \ מסמרים – מרחקים חשובים |
| מרכז בורג מקצה לוח – 12 מ"מ |
| מרחק בורג מפינת לוח – 5 ס"מ |
| מרחק בין ברגים = 20 ס"מ |
| כמות ללוח = 50 ברגים |
| התקנת לוחות |
| התקנת לוחות אנכית חיבור לוחות למתכת עם ברגים. |
| חיבור לוחות לעץ עם מסמרים . |
| צד כחול כלפי חוץ. |
| לוחות צמודים |
| בפינות ומתחת לכל חיבור בין לוחות חייבים פרופיל תומך, אין חיבור לוחות באוויר ללא פרופיל תומך בחיבור. |
| התקנת לוחות יבשים בלבד. |
| נעיצת ברגים \מסמרים בשיטת המגב. |
| קומפריבנד מתחת למסלולים. |
| קיר בגובה עד 1.20 מ' (רוחב לוח) מותרת התקנה אופקית. |

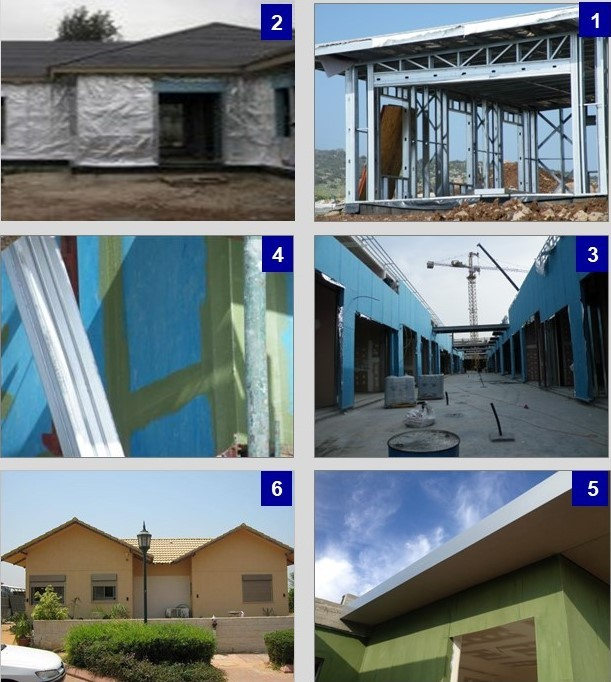

| שלבי עבודה |

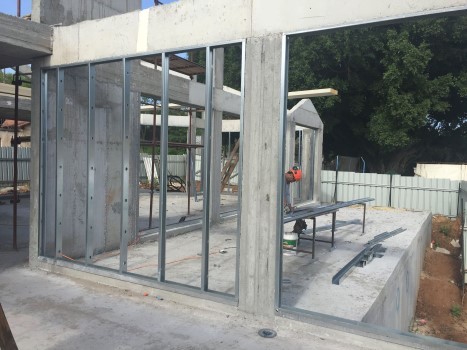

| 1. הכנת קונסטרוקציה פלדה או עץ . |
| 2. התקנת יריעת אלומיניום , |
| 3. חיבור לוחות לקונסטרוקציה. |
| 4.שפכטל ייעודי + רשת לחיבורים בין הלוחות. ממלאים חורים של ברגים. מתקינים פינות. מסטיק במפגשים של קיר עם תקרה או רצפה, במפגשים עם צינורות,עמודים וכד' |
| 5. מורחים שפכטל ומטביעים רשת על כל שטח הלוחות. |
| 6. פריימר בגוון השליכט . |
| 7. שליכט . |
| להוראות עבודה ובטיחות לחץ כאן או על התמונה |  |
| פינה חיצונית |
בפינה חיצונית יש להתקין פרופיל פינה קשיח .
לקצוות לוחות שווים -פזה לפזה או לוח חתוך ללוח חתוך .
עדיף פינה עם שוליים רשת משני צדדים -לאיחוי מושלם.
קיבוע הפינות עם ברגים כל 40 ס"מ במדורג .
| פינה פנימית |
| פרטים בתרשימים ותמונות |

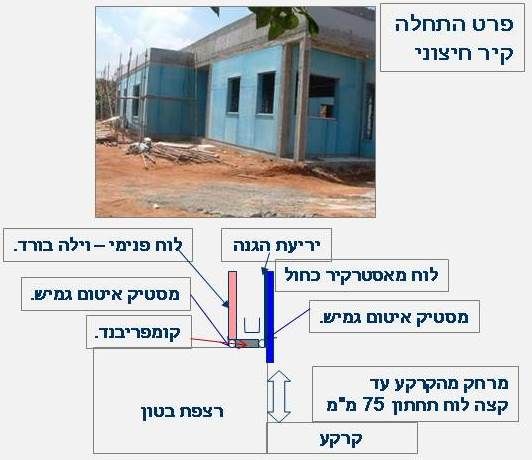

פרט התחלה - מפגש הקיר עם קרקע |

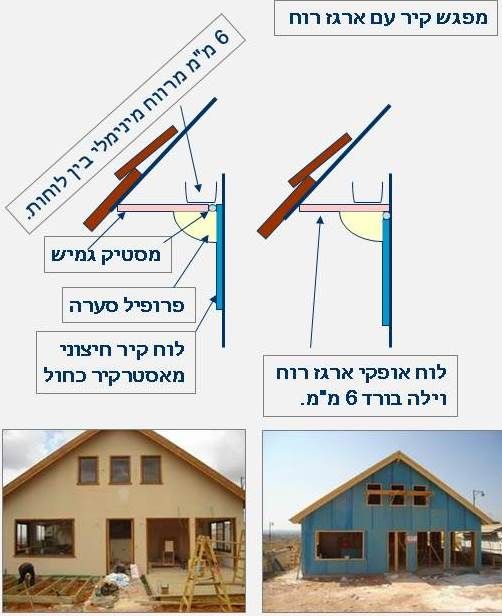

| מפגש קיר עם ארגז רוח |

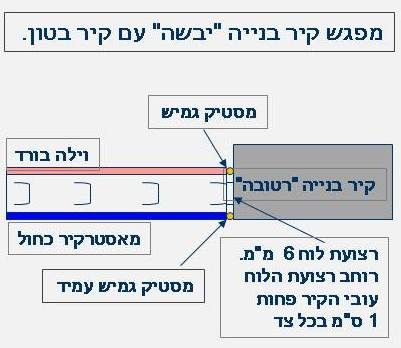

| מפגש קיר לוחות עם קיר בטון |

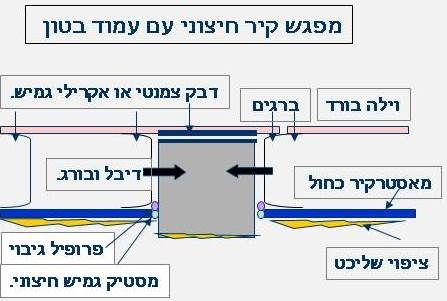

| מפגש קיר עם עמוד בטון |
להוראות בטיחות ועבודה עם לוחות ג'ימס הארדי לחץ כאן
| מוצרים משלימים מומלצים : |
| שפכטל לחיבורים ,ברגים,פינות |
ולמריחה עם רשת על כל המעטפת
לבחירה
 |  |
| טיח סלע בסיס צמנט | שחל גרין בסיס SBR גומי |
לקלת מידע על יריעת הגנה לחץ כאן
| פרופיל פינה חיצונית |
פינה PVC מחורר עם רשת
תוצ' פרוטקטור גרמניה.
| פריימר לפני שליכט |
פריימר X תוצרת נירלט
בסיס טרפנטין .
| מסטיק אוטם, גמיש, מדביק |
בין לוחות | פינות פנימיות | מפגשים עם רצפה |
מפגשים עם תקרה | מפגשים עם חומרים אחרים צנרת וכד'
| תחשיב כמויות ועלויות למ"ר |
| פריט | ייעוד | כמות למ"ר | מחיר למ"ר |
| לוח כחול | קירות חוץ | 1 | 57 ₪ |
| יריעת הגנה טייבק או אלומיניום | עיבוי אדים, החזרת קרינה, | 1.05 | 11 ₪ |
| ברגים | לחיבור הלוחות לקונסטרוקצית פלדה . | 16 | 2 ₪ |
| פינות חיצוניות | להגנה וחיזוק פינות. | 0.5 מ' | 3 ₪ |
| שפכטל חוץ | למילוי ומריחה בחיבורים בין לוחות | 0.5 ק"ג | 4 ₪ |
| רשת רוחב 5 ס"מ | לחיזוק השפכטל בחיבורים בין לוחות | 1 מ' | 1 ₪ |
| שפכטל חוץ | למריחה והטבעת רשת על כל המעטפת , חשוב בקירות ארוכים או גבוהים. | 2-2.5 ק"ג | 10 ₪ |
| רשת רוחב 1.00 מ' | למריחה והטבעה על כל השטח | 1.05 מ"ר | 2 ש"ח |
| מסטיק גמיש | לפינות פנימיות ומפגשים עם רצפה,תקרה, עם חומרים שונים, צנרת וכד' | 0.25 תרמיל | 7 ₪ |
| פריימר בגוון השליכט | יסוד לשליכט וכיסוי הגוון של השפכטל | 0.3 ליטר | 4.5 ₪ |
| שליכט | שכבת ציפוי דקורטיבית | 2-3 ק"ג | 22 ₪ |
| עם חומרי תרמוקיר | סך הכל | 123.5 ₪ |
מחירים מעודכנים 5.4.2024לא כוללים מע"מ , פחת והובלה.
כדאי להתייעץ עם רוטנברג,
אנחנו ברוטנברג לומדים את החומרים,
בוחנים את ההצלחות והכשלים לאורך זמן עם אלו
שרכשו והשתמשו ולפי התוצאות
אנו מייעצים על חומרים ושיטות המתאימים ביותר
מעל 90 שנים.
